一、系統介紹

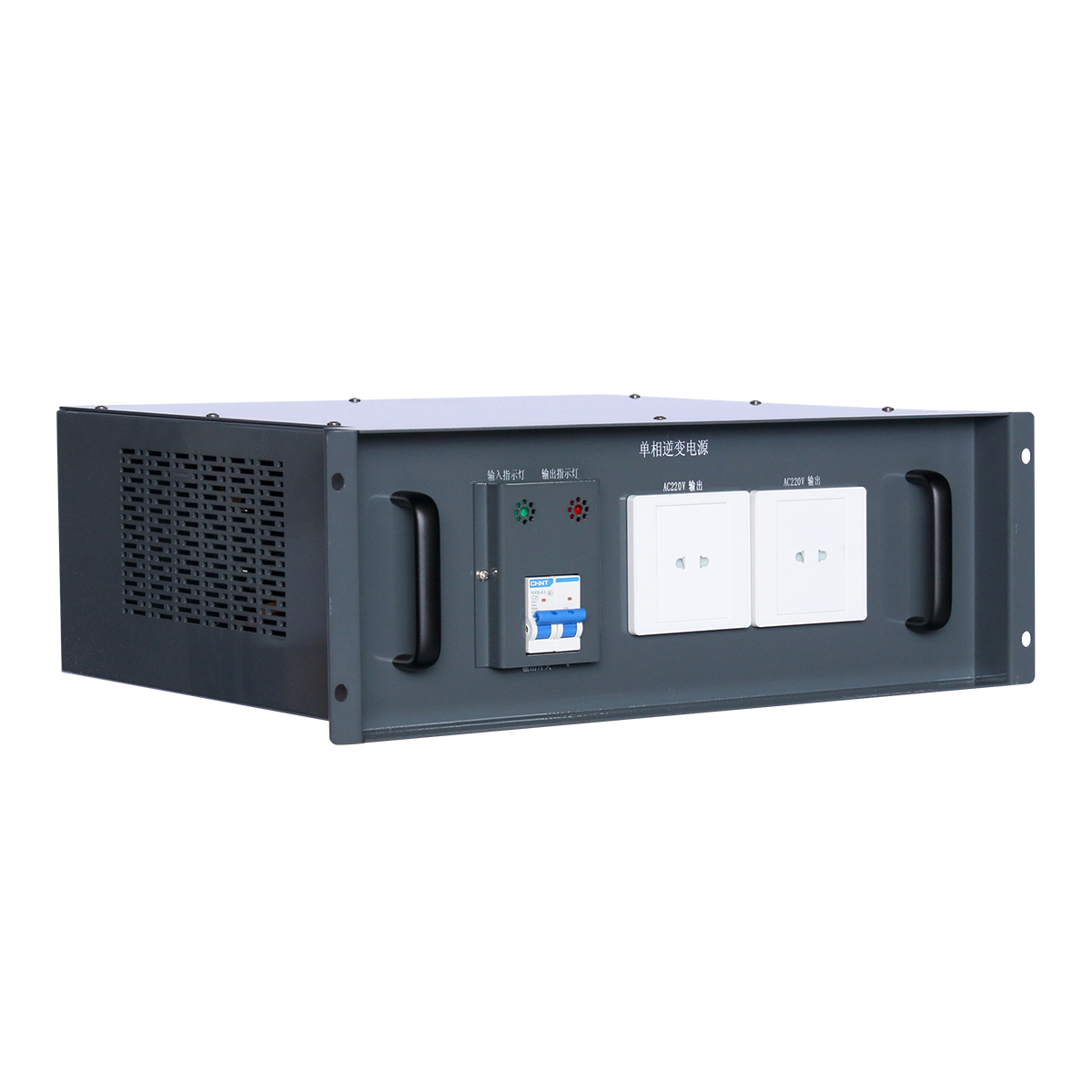

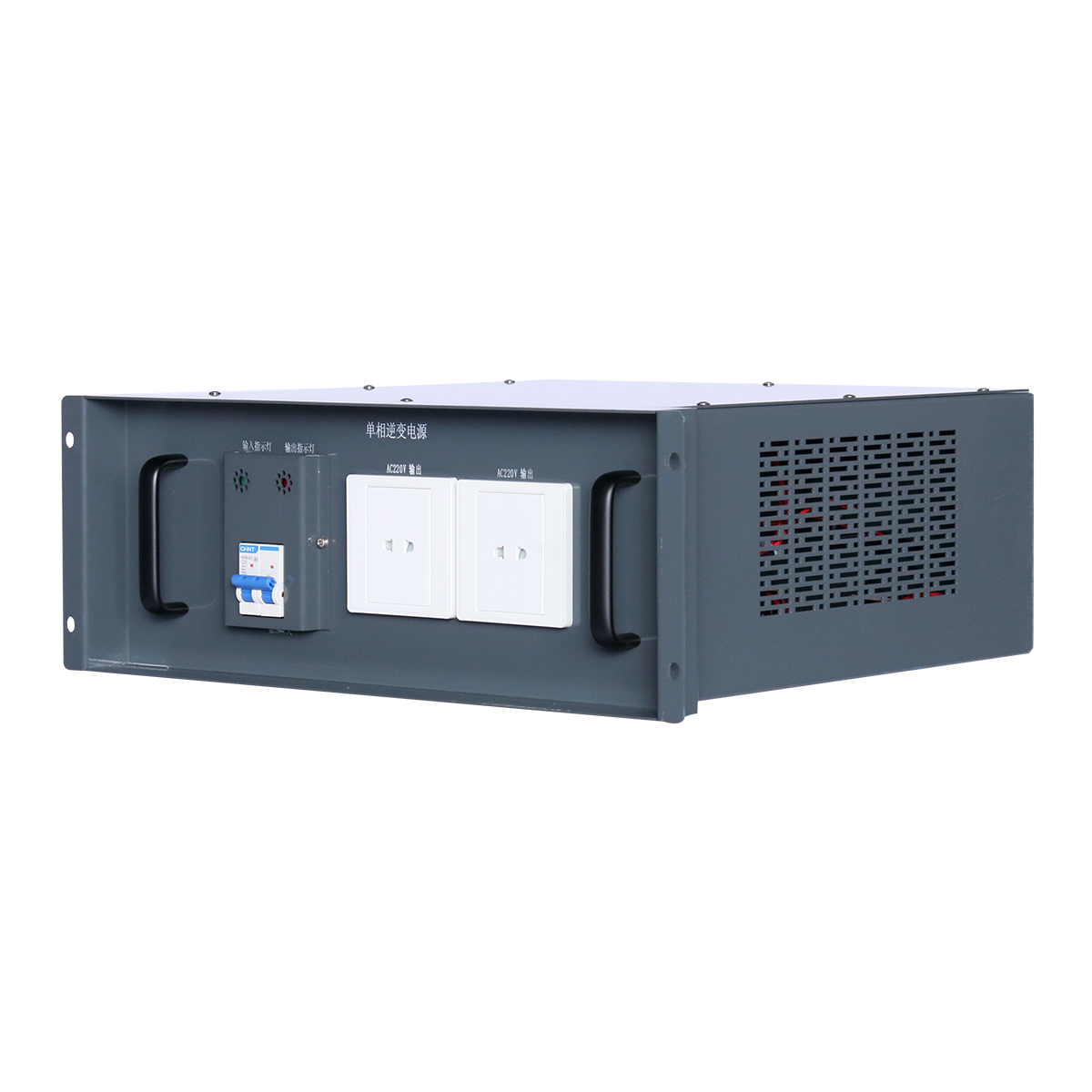

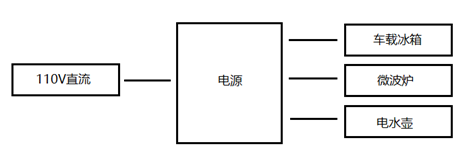

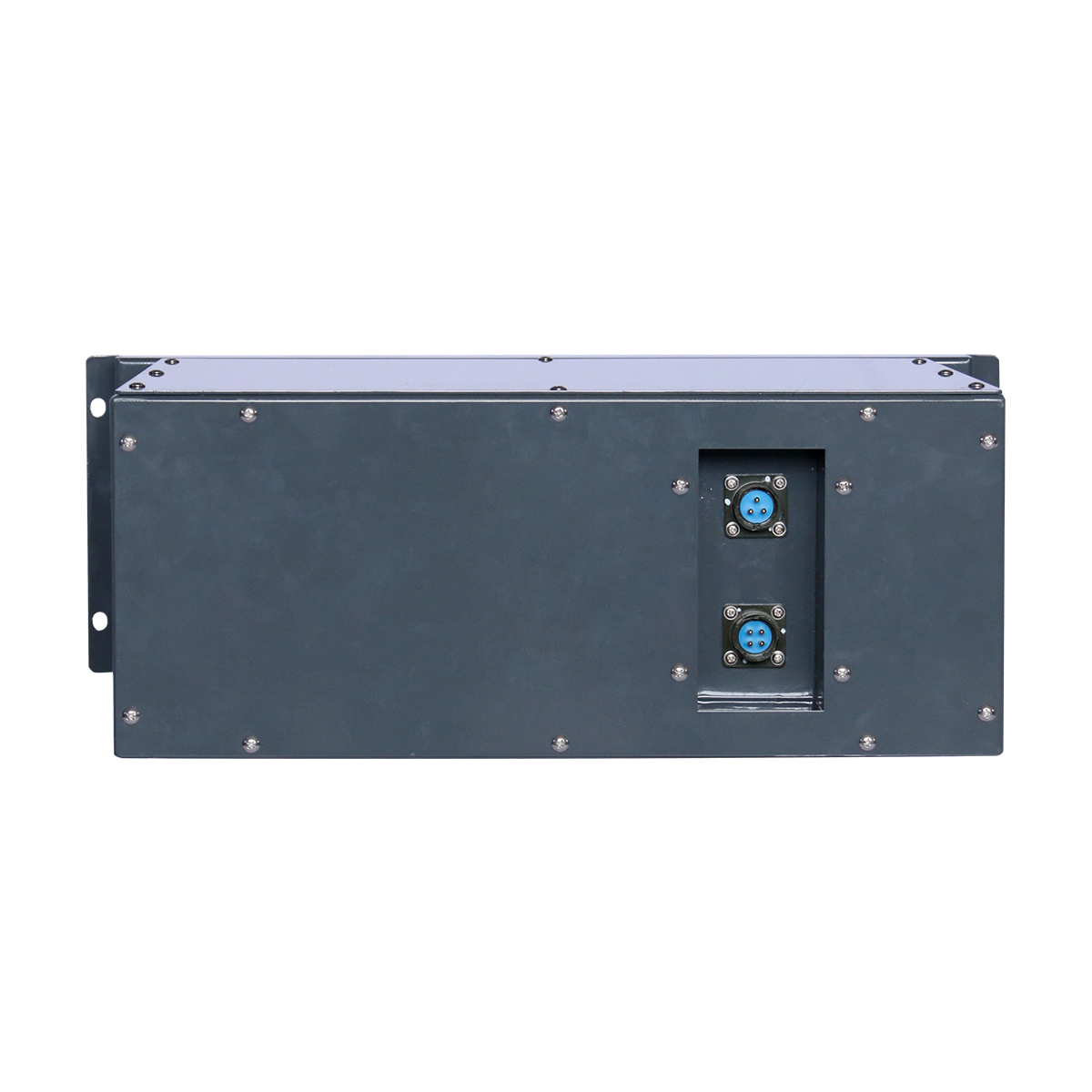

1、IGRD-D110-A220型單相逆變電源(以下簡電源)是一種專為鐵道機車車載冰箱、微波爐等家用電器而設計的電源,本電源將77V-143V直流電壓轉換為單相220V交電源，它采用32位DSP(數字處理器)芯片控制，運用空間矢量脈寬調制(SVPWM)技術，使設備具有體積小、重量輕、轉換效率高、操作簡便、嗓聲低,電壓諧波含量小等特點，是一種高品質的單相逆變電源，其工作框圖如圖-1所示。
|
|
2、環境適用性要求
a) 工作溫度范圍：-25℃～50℃；
b) 海拔：2500m；
c) 相對濕度：≤95%；
d) 該逆變電源應用于軌道交通車輛，應能承受機車車輛的沖擊和振動。
二、技術指標
|
制作方式Working |
SPWM(正弦脈寬調制) |
|
|
輸入INPUT |
電壓 |
110VDC |
|
電壓范圍 |
110V±30% |
|
|
輸出 OUTPUT |
功率 |
2400W |
|
電壓V |
220V+/-5% |
|
|
電流I |
11A |
|
|
相數Phase |
1φ2W |
|
|
頻率Frequency |
50Hz+/-1HZ |
|
|
波形失真度 T.H.D |
< 5% |
|
|
效率 |
88% |
|
|
欠壓保護 |
DC77 +/-1V |
|
|
欠壓報警 |
DC79 +/-1V |
|
|
欠壓恢復 |
DC82 +/-1V |
|
|
過壓保護 |
DC143 +/-1V |
|
|
過壓恢復 |
DC140 +/-1V |
|
|
過熱保護 |
95度停止輸出 |
|
|
輸出短路保護 |
停止輸出，撤銷后恢復輸出 |
|
|
過載保護 |
超過額定功率10%停止輸出，撤銷后恢復輸出 |
|
|
冷卻方式Cooling |
智能風冷 |
|
|
啟動方式 |
單極性軟啟動 |
|
|
運行環境Environment |
0-40℃ 20-80%RH |
|
|
重量(Kg) |
＜ 24 |
|
|
體積W×H×D(mm) |
512×180×435 |
|
三、工作原理

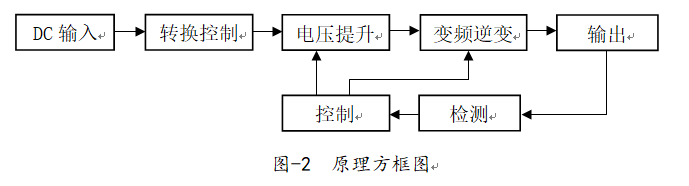

本電源輸出220V正弦波電壓，適合于為冰箱及微波爐等家用電器提供電源，其工作原理框圖如圖-2所示。
|
|
本電源具有各種保護電路，當檢測到DC/DC模塊故障、DC/AC模塊故障、散熱器過熱、輸入欠壓報警(小于77V)、輸入過壓報警(大于143V)、過載報警、短路報警時，電源能及時相應報警，其中散熱器過熱報警、欠壓報警、過壓報警等故障在故障消除后電源能自動恢復工作，全面的保護功能有效的減免冰箱和微波爐的損壞。
