交流變頻電源的原理與應用

變頻電源系統原理

經過AC→DC→AC變換的逆變電源稱為變頻電源，它有別于用于電機調速用的變頻調速控制器，也有別于普通交流穩壓電源。變頻電源的主要功用是將現有交流電網電源變換成所需頻率的穩定的純凈的正弦波電源。理想的交流電源的特點是頻率穩定、電壓穩定、內阻等于零、電壓波形為純正弦波（無失真）。變頻電源十分接近于理想交流電源，因此，先進發達國家越來越多地將變頻電源用作標準供電電源，以便為用電器提供最優良的供電環境，便于客觀考核用電器的技術性能。 變頻電源主要有二大種類：線性放大型和PWM開關型

IG11000/IG33000系列變頻電源，以SPWM方式制作,用主動元件IGBT模塊設計，采用了數字分頻、D/A轉換、瞬時值反饋、正弦脈寬調制等技術, 使單機容量可達1000kVA, 以隔離變壓器輸出來增加整機穩定性, 具有負載適應性強、輸出波形品質好、操作簡便、體積小、重量輕等特點，具有短路、過流、過載、過熱等保護功能，以保證電源可靠運行。

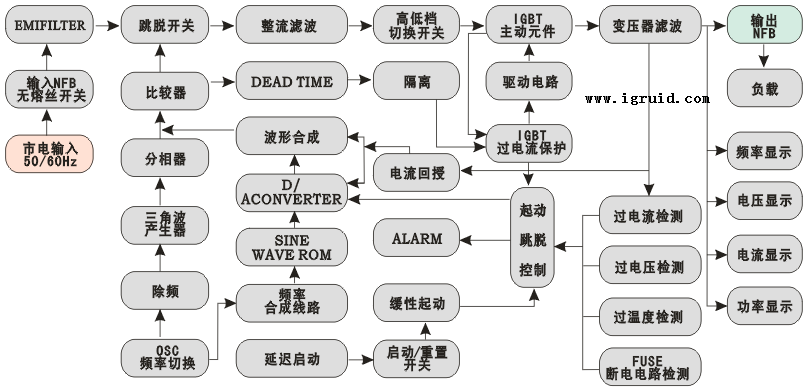

變頻電源工作方塊圖

變頻電源應用目的及領域

由于世界各國電網指標不統一，出口電器廠商需要電源模擬不同國家的電網狀況，為工程師在設計開發、生產線測試及品保的產品檢測、壽命、過高壓/低壓模擬測試等應用中提供純凈可靠的、低諧波失真、高穩定的頻率和穩壓率的正弦波電力輸出；進口原裝電器、設備的用戶也需要對我國電網進行變壓、變頻以保證進口電器、設備的正常運轉；滿足航空電子及軍事設備高頻的需求。


主要用于制造或出口貿易商對出口電器產品的用電檢測、調試及用于精密儀器的供電電源。廣泛適用于家電制造業、電機、電子制造業、IT產業、電腦設備、實驗室等。
★ 家電業制造商如：空調設備、咖啡機、洗衣機、榨汁機、微波爐、收錄音機、冰箱、DVD、洗塵器、電動剃須刀等產品的測試電源。
★ 電機、電子業制造商如：交換式電源供應器、變壓器、電子安定器、AC風扇、不斷電系統、充電器、繼電器、壓縮機、馬達、被動元件等產品的測試電源。
★ IT產業及電腦設備制造商如：傳真機、影印機、碎紙機、印表機、掃描器、燒錄機、伺服器、顯示器等產品的測試電源。
★ 實驗室及測試單位如：交流電源測試、產品壽命及安全測試、電磁相容測試、OQC（FQC）測試、產品測試及研發、研究單位最佳交流電源。
★ 航空/軍事單位如：機場地面設施、船舶、航天、軍事研究所等的測試電源。
★ 鐵路、高速公路：25Hz、靜頻信號電源。
